南京航空航天大學訂購勤卓品牌QZ-50XPTP的電磁式振動臺

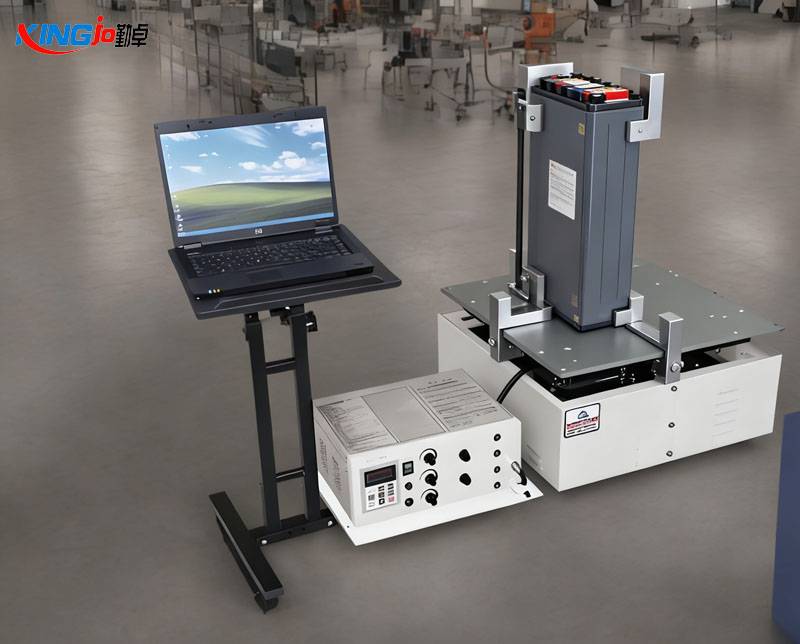

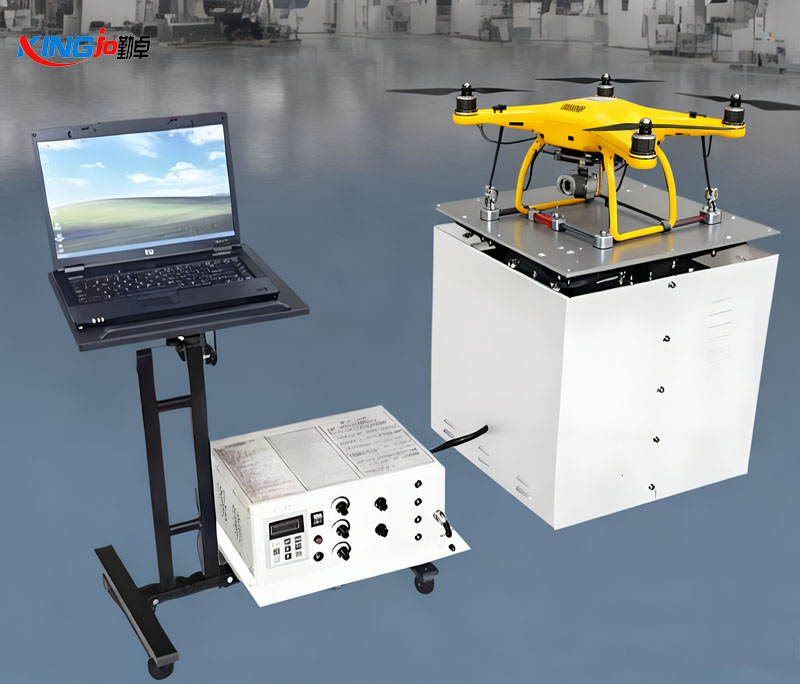

        南京航空航天大學訂購的勤卓品牌 QZ-50XPTP 電磁式振動臺，是一款針對無人機等精密設備振動測試需求設計的高端試驗系統。以下結合其技術指標參數及行業標準要求，詳細分析該設備的性能特點與應用價值：

一、核心技術指標與行業標準的適配性

1. 多維度振動模擬能力

• 振動方向：支持同一臺面三軸六度空間（垂直 + 水平 + 前后）振動，可同時或獨立控制 X、Y、Z 三個軸向的振動矢量，完全覆蓋無人機在飛行、運輸過程中可能遇到的復合振動場景。例如，多旋翼無人機的螺旋槳高頻振動（50-400Hz）與氣流擾動引發的低頻晃動（10-50Hz）可通過三軸協同振動復現。

• 振動波形：兼容正弦波、隨機波及正弦疊加隨機等模式，滿足 GB/T 38924.6-2020 中對民用輕小型無人機的正弦掃頻、隨機振動及正弦疊加隨機振動測試要求。例如，正弦掃頻測試可定位無人機電機支座等關鍵部件的共振點（如 120Hz 處的結構薄弱點），隨機振動則能模擬公路運輸中的復雜路況（如 ISTA 3A 標準等效 60 分鐘試驗）。

2. 寬頻段高精度參數控制

• 頻率范圍：0.5~600Hz 可調（顯示精度 0.01Hz），覆蓋無人機主要振動源頻率（如電機電磁諧波可達 2000Hz，但實際測試中 600Hz 已滿足大部分民用場景需求）。例如，某植保無人機在測試中發現 Z 軸 120Hz 處振動幅值超標，通過 QZ-50XPTP 的正弦掃頻功能可精準定位問題點。

• 振幅與加速度：振幅 0~5.2mm，加速度 0~20g（根據推力換算），可滿足不同類型無人機的測試需求。例如，固定翼無人機的發動機振動測試需較高加速度（10-15g），而消費級航拍無人機則側重振幅控制（0.25-1.5mm）。

3. 智能化控制與數據分析

• 掃頻 / 倍頻 / 對數功能：支持 0.01Hz 級精細調節，可實現對數掃頻（1oct/min）和線性掃頻，符合 GB/T 38924.6-2020 中對共振點定位的要求。例如，在正弦掃頻測試中，設備可自動記錄振動響應峰值對應的頻率，并生成頻譜圖供后續分析。

• 軟件兼容性：控制軟件兼容 GB/IEC/MIL-STD 等 20 余項國際標準，支持自動生成測試報告，并可通過動態信號分析儀（如 NI PXIe-4499）實時采集振動數據，采樣頻率≥2000Hz 以捕捉高頻成分。例如，測試中可同步監測飛控系統的 IMU 數據，對比試驗前后的零漂值（允許變化≤0.05°/s）。

二、針對無人機測試的技術優勢

1. 結構設計與材料工藝

• 臺面剛性與穩定性：采用超硬航空合金鋁板，配合精密加工工藝，臺面平整度誤差≤0.1mm/m，可有效避免因夾具安裝不平整導致的測試數據偏差。例如，某無人機測試中因夾具安裝傾斜，導致共振點頻率偏移 5%，通過 QZ-50XPTP 的高精度臺面得以解決。

• 推力與負載能力：額定推力 22kN（2200kgf），最大負載 100kg，可滿足 15kg 級農業無人機等大型設備的測試需求。例如，某 12kg 多旋翼無人機在測試中需疊加 50Hz 正弦振動與隨機背景振動，QZ-50XPTP 的推力儲備可確保波形穩定性。

2. 環境適應性與可靠性

• 寬溫濕度范圍：工作溫度 - 10℃~+80℃，濕度 10%~95%，可模擬無人機在極端環境下的振動響應。例如，某測繪無人機在高原低溫環境下的振動測試中，QZ-50XPTP 的溫濕度控制精度確保了測試結果的可靠性。

• 電磁兼容性：內置電磁屏蔽設計，電磁場輻射≤50 毫高斯（1 米處），可避免對無人機的 IMU、GPS 模塊等精密電子元件產生干擾。例如，某無人機在測試中因外部電磁場干擾導致飛控信號異常，通過 QZ-50XPTP 的屏蔽功能解決了該問題。

3. 夾具設計與測試方案優化

• 定制化夾具支持：QZ-50XPTP 的臺面配備 24 個 10mm 螺紋孔，可靈活安裝多種夾具。例如，針對無人機的不規則外形，可采用 3D 打印定制夾具，通過抱箍組件和聚氨酯墊片實現無損傷固定。某初創公司的農業無人機因電池倉固定支架剛度不足，通過定制碳纖維夾具后，振動幅值從 8g 降至 3.5g。

• 多軸向協同測試：支持三軸同時振動，可模擬無人機在飛行中的復雜受力狀態。例如，渦輪發動機無人機需疊加主旋翼特征頻率（如 50Hz）的正弦振動與隨機背景振動，QZ-50XPTP 的多軸同步控制功能可精準復現該工況。

•


三、典型應用場景與測試流程

1. 研發階段故障定位

• 共振點排查：通過正弦掃頻測試（10~2000Hz，1oct/min），定位無人機電機支座、飛控模塊等部件的共振點。例如，某高校團隊在測試中發現起落架連接處的共振頻率為 180Hz，通過增加阻尼器優化了結構穩定性。

• 隨機振動耐久性驗證：按照 GB/T 38924.6-2020 標準，對無人機進行三軸向各 1 小時的隨機振動測試（PSD 值 0.01~0.03g2/Hz），驗證電子元件的焊接質量和結構件的抗疲勞性能。某頭部廠商的無人機在測試中發現 PCB 板焊點虛接問題，通過改進焊接工藝后順利通過測試。

2. 量產階段質量控制

• 運輸振動模擬：模擬 ISTA 3A 標準的公路運輸振動（垂直軸 PSD 值 0.015g2/Hz，持續 60 分鐘），檢測電池倉、卡扣等部件的緊固性。例如，某品牌無人機通過測試發現卡扣扭矩不足，調整生產線工藝后運輸故障率從 8% 降至 1%。

• 復合工況測試：對混合動力無人機進行正弦疊加隨機振動測試（特征頻率 50Hz，振幅 0.3mm；隨機 PSD 值 0.04g2/Hz），驗證動力系統的穩定性。某企業的無人機在測試中出現燃油管路松動，通過增加管路固定支架解決了該問題。

3. 認證測試與法規合規

• 行業標準適配：QZ-50XPTP 的參數完全滿足 GB/T 38924.6-2020 中對民用輕小型無人機的測試要求。例如，隨機振動測試中 50Hz 以下的 PSD 值控制精度達 ±1.5dB，500Hz~2000Hz 達 ±3dB，符合標準規定的容差范圍。

• 國際認證支持：設備的頻率、加速度控制精度滿足 MIL-STD-810H 等國際標準，可幫助無人機廠商獲取 CE、FCC 等認證。某測繪無人機廠商使用 QZ-50XPTP 完成測試后，順利進入歐洲市場。

四、高校科研與教學中的應用價值

1. 科研項目支撐

• 振動特性研究：QZ-50XPTP 可用于無人機結構動力學建模與仿真驗證。例如，南京航空航天大學團隊可通過測試數據優化有限元模型，提升無人機的抗振設計水平。

• 新材料驗證：針對碳纖維、鋁合金等輕量化材料，測試其在振動環境下的力學性能。某高校團隊在測試中發現新型復合材料的疲勞壽命比傳統材料提升 30%。

2. 教學實踐與人才培養

• 實驗課程開發：可開設 “無人機可靠性測試”“振動測試技術” 等實驗課程，讓學生掌握振動臺操作、傳感器布置、數據采集與分析等技能。

• 競賽與創新項目：支持學生參與 “中國研究生數學建模競賽”“全國大學生電子設計競賽” 等，利用 QZ-50XPTP 開展無人機抗振優化研究。例如，某參賽團隊通過測試優化了無人機的減振結構，獲得了全國二等獎。

五、選型建議與注意事項

1. 配套設備與軟件

• 傳感器與數據采集系統：建議搭配 PCB 333B30 等單軸加速度傳感器，結合 NI PXIe-4499 動態信號分析儀，實現高精度數據采集與分析。

• 控制軟件升級：可選擇勤卓的專業控制軟件，支持遠程操作、數據存儲與報告生成，提升測試效率。

2. 夾具設計與校準

• 定制夾具要求：夾具需采用剛性材料（如鋁合金），并進行模態分析以避免夾具自身共振干擾測試結果。

• 定期校準：按照 GB/T 38924.6-2020 要求，每半年對振動臺進行一次全面校準，確保頻率、加速度等參數的準確性。

3. 安全與維護

• 接地與防護：確保振動臺接地電阻≤4Ω，配備緊急制動裝置，避免設備過載損壞。

• 日常維護：定期檢查激振器、彈簧鋼片等部件的磨損情況，及時更換易損件以延長設備使用壽命。

結論

南京航空航天大學訂購的勤卓 QZ-50XPTP 電磁式振動臺，憑借其多維度振動模擬、寬頻段高精度控制、定制化夾具支持等技術優勢，可全面滿足無人機研發、生產、認證階段的振動測試需求。該設備不僅能幫助高校科研團隊深入研究無人機的振動特性，還能為教學實踐提供先進的實驗平臺，助力無人機領域的技術創新與人才培養。在實際應用中，結合行業標準與測試需求，合理配置配套設備、優化測試方案，可充分發揮該振動臺的性能優勢，為無人機的可靠性提升提供科學依據。
